Chambre de schmidt Celestron 8 pouces - F/D : 1,5
| Auteur | Message |
|---|---|
 Enregistré le: 08 Aoû 12 Messages: 567 Localisation: Val d'Oise
|
Hello

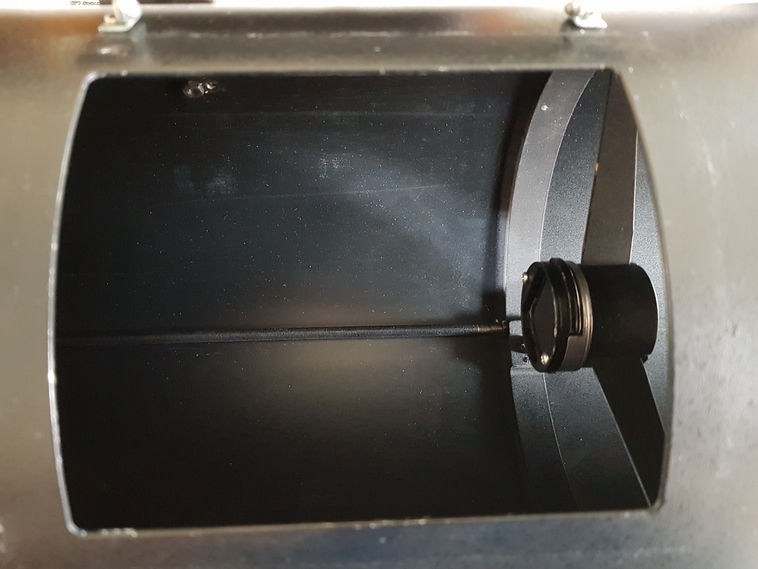

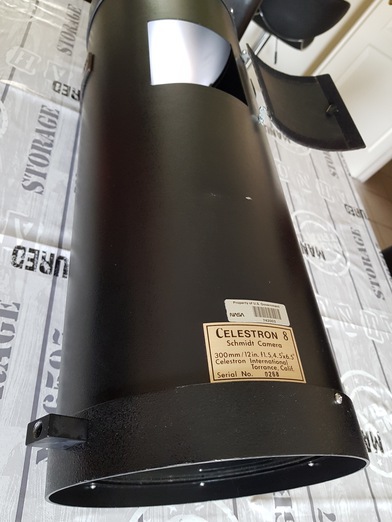

Voici ma dernière trouvaille : la mythique chambre de Schmidt Celestron. Il s'agit du modèle 8 pouces d'ouverture (200 mm) dont le rapport f/D est à 1,5 (F = 300 mm). Instrument très lumineux ! Cet instrument était utilisé à la belle époque de la photo argentique, et servait à réaliser de grands champs stellaires. Ce qui est rigolo c'est que la Nasa a missionné l'ancien propriétaire pour y faire des prises de vues (voir étiquette sur le dessus du tube). Le principe de fonctionnement ? Très simple : un miroir primaire de 200 mm très ouvert (f/D 1,5) donc 300 mm de focal seulement, un point focale en courbe où l'on placait le film argentique dans un support courbé, et une lame de fermeture placée au bon endroit (au Rayon de courbure = 2xF soit 600 mm) pour corriger l'aberration de sphéracité du primaire. Une petite trappe permet de sortir le porte-film (système d'aimants) et d'installer le bout de peloch'. La mise au point étant critique, des barres en invar maintiennent la mécanique entre le primaire et le point focal. Que fais-je en faire ? Pour le moment cet instrument sert de déco mais peut-être que je l'adapterai pour une utilisation avec une petite ccd (rajout d'une lentille convexe).

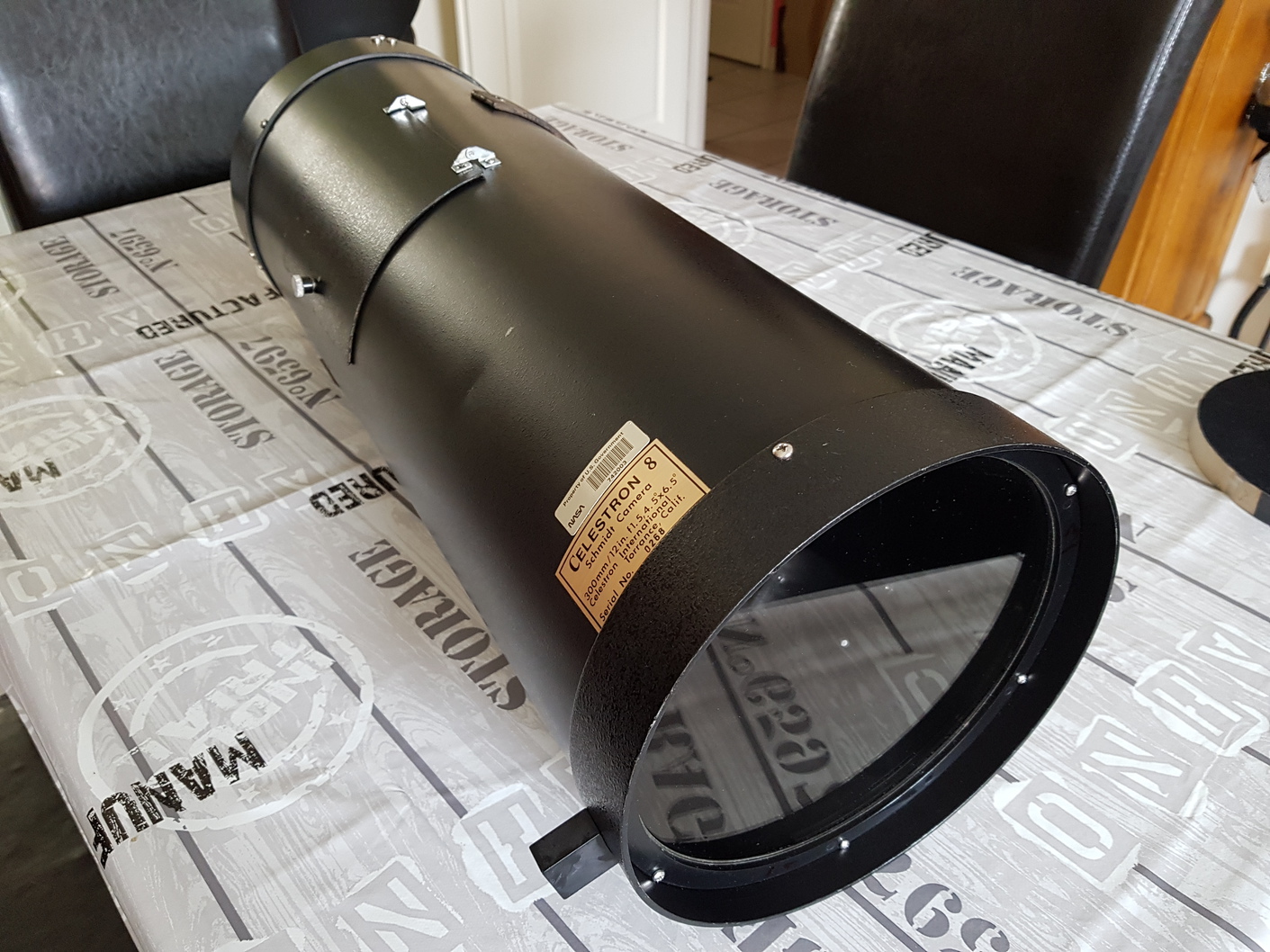

Les photos :
 _________________ Mewlon 210 mm + EM 11 "Rallumons les étoiles" |
| 16 Sep 18 |
|
|
|
 Enregistré le: 04 Mai 04 Messages: 2403 Localisation: Savigny le Temple (77)
|
Whouaaaaaaaaaaaa!!!!!
Un instrument mythique  _________________ Patrick Sogorb, Observatoires UAI D11 et B44 "Je sers la science et c'est ma joie" (disciplus simplex) site perso : http://www.astrosurf.com/sogorb Site Luberon Sud Astro: http://astrosurf.com/lubsudastro/ |
| 16 Sep 18 |

|
|
|
|
Administrateur  Enregistré le: 15 Fév 04 Messages: 7600 Localisation: Vendée
|
Fred : tu ouvres une nouvelle boutique
_________________ Patrice La science consiste à passer d'un étonnement à un autre. Aristote |
| 17 Sep 18 |
|
|
|
 Enregistré le: 15 Fév 04 Messages: 2221 Localisation: Indre
|
Oui, mythique !!!
Et le bout d'émulsion courbe aussi... C'est pour ton musée ? _________________ Pourquoi n'y aurait-il pas de vie sur les autres planètes ? Il y en a bien à Châteauroux. P Timsit. Site photo : www.maratreyjeanpierre.fr |
| 17 Sep 18 |
|
|
|
|
Enregistré le: 04 Mai 04 Messages: 2403 Localisation: Savigny le Temple (77)
|
(mode nostalgie ON)
J'ai pu utiliser cet instrument à Aniane, il y a pas mal de temps. C'était le temps du TP2415 Hypersensibilisé et des filtres Wratten 92. Le montage du film dans son support dans le noir complet était sportif. Après, il fallait développer tout ça en urgence dans le D19. Sur les nébuleuses, c'était terrible, et les étoiles étaient d'une finesse... (mode nostalgie OFF) _________________ Patrick Sogorb, Observatoires UAI D11 et B44 "Je sers la science et c'est ma joie" (disciplus simplex) site perso : http://www.astrosurf.com/sogorb Site Luberon Sud Astro: http://astrosurf.com/lubsudastro/ |
| 17 Sep 18 |
|
|
|
 Enregistré le: 23 Sep 05 Messages: 1265 Localisation: Andeville
|
 _________________ Meade 8" - W.O 72mm - Lunette ES 152mm f6.5 - Ioptron CEM 60 - SW SA - binoculaire Perl Andromede 20/40 x 100 - Prisme de Herschel Baader - Daystar Quark C - Nikon D800 + zwo asi 178 MMC  |
| 08 Nov 18 |
|
|
|
|
Enregistré le: 18 Sep 16 Messages: 78
|
Magnifique. Tu vas nous apprendre des choses avec cette relique.
|
| 13 Nov 18 |
|
|
|
|
|
